Вспомогательное оборудование для сбора пыли относится к вспомогательным компонентам, установленным рядом с основным пылесборником для управления потоком воздуха, защиты системы и поддержания постоянного всасывания по всему объекту. Сюда входят воздуховоды, противовзрывные заслонки, фильтрующие элементы, искрогасители, глушители и демпферы, каждый из которых предназначен для определенной части движения воздуха и твердых частиц через всю систему.
Воздуховоды и противовзрывные ворота Направляйте и контролируйте поток воздуха к каждой рабочей точке
Фильтры и сепараторы Улавливайте твердые частицы перед выпуском или возвратом воздуха
Искрогасители Снижение риска возгорания от горячих частиц
Глушители и демпферы Управляйте шумом и регулируйте баланс воздушного потока
Как работают пылесборники
Система сбора пыли втягивает воздух вместе с переносимой по воздуху пылью и мусором через сеть воздуховодов в центральный блок, где частицы отделяются от воздушного потока перед тем, как очищенный воздух удаляется или возвращается в рабочее пространство. Коллектор керна создает всасывание с помощью вентилятора или воздуходувки, а окружающее его вспомогательное оборудование определяет, насколько эффективно это всасывание достигает каждой точки использования, насколько хорошо фильтруются частицы и насколько безопасно работает система с течением времени.
Упрощенный путь воздушного потока: воздух, забираемый из рабочей точки, проходит через воздухозаборник и воздуховоды, фильтруется и выходит через коллекторный вентилятор.
Виды вспомогательного оборудования для сбора пыли
воздуховоды and Fittings
Жесткие или гибкие трубопроводы, направляющие поток воздуха от отдельных рабочих точек к центральному коллектору, с коленами, звездочками и переходниками, влияющими на общее сопротивление системы.
Взрывные воротаs
Ручные или автоматические клапаны, которые открывают или закрывают поток воздуха в определенную ответвленную линию, позволяя направить всасывание туда, где это необходимо в данный момент.
Фильтр Cartridges and Bags
Среды, которые улавливают мелкие частицы до того, как воздух будет выпущен или возвращен, при этом эффективность фильтрации и площадь поверхности влияют как на качество воздуха, так и на сопротивление воздушному потоку.
Искрогасители
Устройства, установленные перед фильтрующим материалом, позволяют снизить риск попадания горячих частиц или искр на горючие поверхности фильтра.
Глушители
Компоненты, установленные на входе или выходе вентилятора для снижения рабочего шума, создаваемого движением воздуха через систему.
Демпферы
Устройства, которые регулируют баланс воздушного потока в нескольких ответвлениях, помогая поддерживать постоянное всасывание в многоточечной системе.
Требования CFM и вопросы воздушного потока
Кубические футы в минуту, или CFM, описывают объем воздуха, который система пылеулавливания перемещает через данную точку воздуховода. Требуемый CFM зависит от количества и типа подключенных рабочих точек, диаметра воздуховода и сопротивления, создаваемого фитингами, фильтрами и другими вспомогательными компонентами. Недостаточный размер воздуховодов или слишком большое количество открытых воздухозаборников относительно номинальной мощности коллектора могут снизить эффективный поток кубических футов в минуту, достигающий любой отдельной точки, даже если сам главный коллектор работает нормально.
| Фактор | Влияние на требуемый CFM |
| Диаметр воздуховода | Меньшие диаметры увеличивают скорость воздуха, но уменьшают общий объем, перемещаемый при данном давлении. |
| Количество открытых взрывных ворот | Больше одновременно открытых ветвей делят доступное всасывание на несколько точек. |
| Длина воздуховода и фитинги | Более длинные пробеги и большее количество колен увеличивают сопротивление, уменьшая эффективный поток воздуха. |
| Фильтр loading | Загруженный фильтр увеличивает сопротивление и уменьшает поток воздуха, пока его не очистят или не заменят. |
| Требования к инструменту или рабочей точке | Каждый подключенный инструмент или процесс обычно имеет минимальный объем CFM, необходимый для эффективного сбора данных. |
Распространенные проблемы с пылесборником
Многие проблемы, связанные с главным коллекторным блоком, на самом деле возникают из-за окружающего его вспомогательного оборудования. Например, громкая работа в сочетании с пониженным всасыванием часто указывает на ограничение воздушного потока, а не на неисправность вентилятора, поскольку ограниченный воздушный поток может привести к тому, что вентилятор будет работать с более высокой эффективной нагрузкой, обеспечивая при этом менее полезное всасывание в рабочей точке.
| Симптом | Вероятная причина |
| Громкая работа при слабом всасывании. | Заблокированные воздуховоды или воздуховоды недостаточного размера, перегруженный фильтр или слишком много открытых воздухозаборников. |
| Неравномерное всасывание в рабочих точках | Плохо сбалансированные заслонки или неодинаковые размеры воздуховодов на всех ответвлениях. |
| Уменьшение воздушного потока с течением времени | Фильтр media reaching capacity without cleaning or replacement |
| Чрезмерная вибрация или дребезжание | Ослабленные соединения воздуховодов или фитинги не герметичны должным образом. |
Как сделать пылесборник более эффективным
Повышение общей эффективности системы обычно предполагает решение вспомогательное оборудование для сбора пыли а не только коллекторный блок. Подходящий размер воздуховодов для требуемого расхода кубических футов в минуту, минимизация ненужных колен и фитингов, закрытие противовзрывных заслонок на неиспользуемых ответвлениях и регулярное обслуживание фильтрующего материала — все это способствует поддержанию воздушного потока, близкого к номинальной производительности системы. Автоматические шлюзовые заслонки, которые открываются только для используемого в данный момент инструмента, также могут уменьшить количество открытых ветвей, конкурирующих за доступное всасывание в любой момент времени.
Типы систем пылеулавливания
| Тип системы | Метод разделения | Типичное применение |

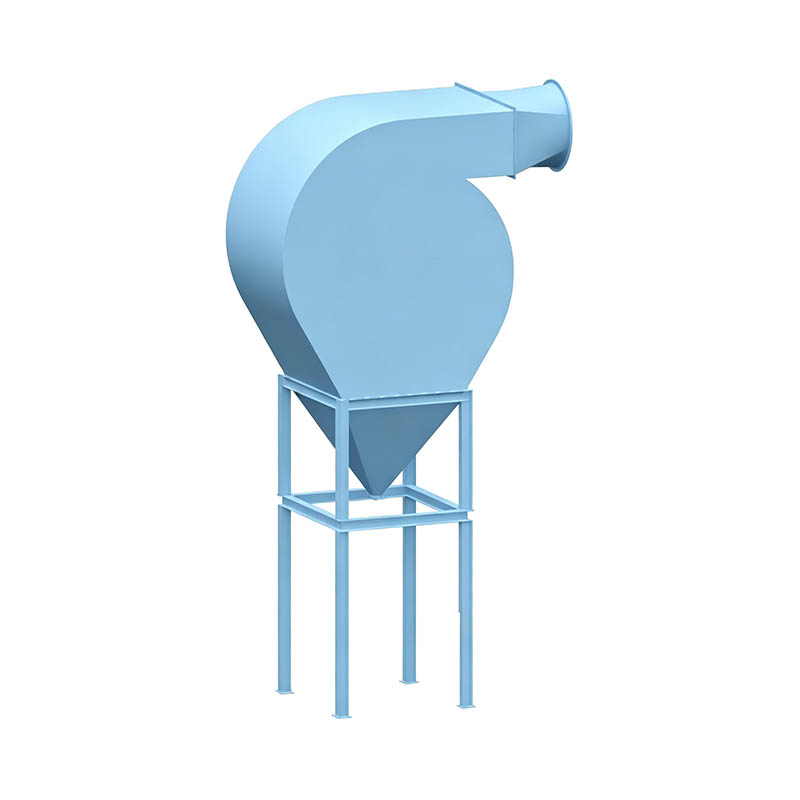

| Циклонный сепаратор | Центробежная сила отделяет более крупные частицы перед фильтрацией. | Объекты, образующие крупный мусор вместе с мелкой пылью |
| Сборщик рукавных фильтров | Тканевые фильтр-мешки улавливают твердые частицы при прохождении воздуха. | Сбор общепромышленной пыли с умеренным объемом воздушного потока. |
| Сборщик картриджей | Гофрированные фильтрующие картриджи обеспечивают фильтрацию с большей площадью поверхности. | Приложения, требующие более тонкой фильтрации и более компактного размера. |
Сценарии применения
- Деревообрабатывающие мощности: Несколько рабочих точек машины требуют сбалансированного потока воздуха через одновременно работающее оборудование.
- Изготовление металла: Системы, требующие искрогасителей из-за горячих частиц, образующихся в процессе резки или шлифования.
- Среды пищевой промышленности: Системы пылеудаления, требующие фильтрации, подходящие для конкретных характеристик твердых частиц и стандартов чистоты предприятия.
- Общее производство: Многоветвевые сети воздуховодов, соединяющие несколько технологических точек с общим центральным коллектором.
Рекомендации по выбору вспомогательного оборудования
- Соответствие диаметра воздуховода требованиям CFM: Недостаточный размер воздуховодов ограничивает поток воздуха независимо от номинальной мощности коллектора.
- Фильтр media suited to particulate type: В разных процессах образуются частицы разного размера и характеристик, что влияет на то, какой фильтрующий материал работает лучше всего.
- Конфигурация взрывных ворот: Ручные ворота подходят для небольших систем, а автоматические ворота подходят для предприятий с часто меняющимися рабочими точками.
- Необходимость искрогасителя: Процессы, генерирующие горячие частицы или искры, должны включать искрогасители перед фильтрующим материалом, чтобы снизить риск возгорания.
- Требования к шумоизоляции: На объектах с чувствительными к шуму средами могут потребоваться глушители, размер которых соответствует объему воздушного потока коллектора.
Советы по обслуживанию систем пылеулавливания
- Регулярно проверяйте и очищайте фильтрующий материал: Загруженный фильтр увеличивает сопротивление и уменьшает поток воздуха во всей подключенной системе.
- Проверьте соединения воздуховодов на герметичность: Ослабленные соединения снижают эффективность всасывания и могут привести к попаданию частиц в окружающее пространство.
- Проверьте работу противовзрывных ворот: Ворота, которые открываются или закрываются не полностью, могут привести к неравномерному распределению воздушного потока по ветвям.
- Следите за состоянием искрогасителя: Накопления или повреждения могут снизить их эффективность в процессах, генерирующих горячие частицы.
Распространенные ошибки и упущенные из виду соображения
- Занижение размеров воздуховодов по сравнению с емкостью коллектора: Это ограничивает эффективный поток воздуха, даже если основной блок работает правильно.
- Оставление неиспользуемых взрывозащитных ворот открытыми: Это неоправданно разделяет доступное всасывание между ветвями, которые в данный момент не используются.
- Отсрочка обслуживания фильтра: Загруженный фильтр является одной из наиболее частых причин постепенного снижения производительности системы.
- Учет требований по снижению шума на этапе первоначального проектирования: Добавить глушители после установки зачастую сложнее, чем учесть контроль шума при первоначальном планировании системы.
Заключение
Вспомогательное оборудование для сбора пыли играет центральную роль в эффективности работы системы сбора пыли, часто учитывая проблемы, которые, по-видимому, возникают в основном блоке сбора пыли. Правильный расчет воздуховодов, техническое обслуживание фильтрующего материала, соответствующая конфигурация противовзрывных ворот, а также включение искрогасителей и глушителей, где это необходимо, — все это способствует равномерному потоку воздуха и более безопасной и тихой работе на протяжении всего срока службы системы.
Часто задаваемые вопросы
Каковы требования CFM к пылесборнику?
Требуемый объем кубических футов в минуту зависит от количества подключенных рабочих точек, диаметра воздуховода и сопротивления, создаваемого фитингами и фильтрами, при этом для каждого инструмента или процесса обычно требуется минимальный поток воздуха для эффективного улавливания.
Каковы распространенные проблемы с пылесборником?
Громкая работа при слабом всасывании, неравномерный поток воздуха между рабочими точками, постепенное снижение производительности из-за загрузки фильтра и вибрация из-за неплотных соединений воздуховодов являются одними из наиболее частых проблем.
Как сделать пылесборник более эффективным?
Правильный расчет воздуховодов, минимизация ненужных фитингов, закрытие неиспользуемых воздухозаборников и регулярное обслуживание фильтрующего материала — все это помогает поддерживать поток воздуха ближе к номинальной производительности.
Почему мой пылесборник звучит громко при очень слабом всасывании?
Эта комбинация обычно указывает на ограниченный поток воздуха из-за заблокированного воздуховода, загруженного фильтра или слишком большого количества открытых воздухозаборников, а не на неисправность самого главного вентилятора.
Какие типы систем пылеулавливания существуют?
Циклонные сепараторы, рукавные коллекторы и картриджные коллекторы являются распространенными типами, каждый из которых использует свой метод отделения частиц, подходящий для разных применений.
Какое вспомогательное оборудование поддерживает систему пылеулавливания?
воздуховоды, blast gates, filter cartridges or bags, spark arrestors, silencers, and dampers each support a specific aspect of airflow management and system safety.
